Hydraulischer Seitenarm S30

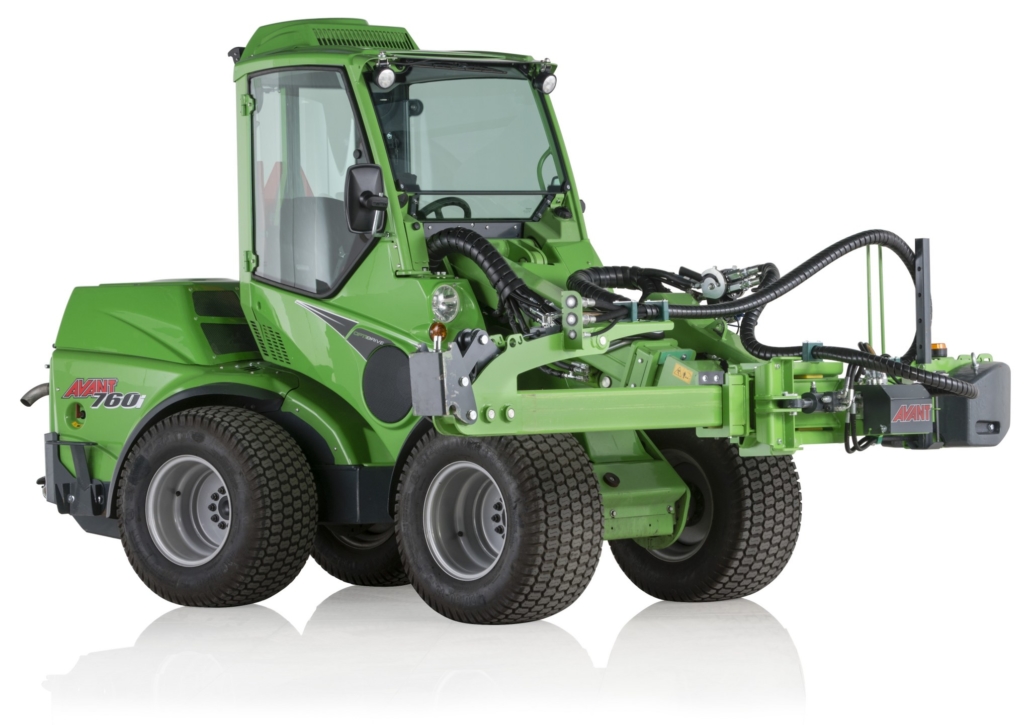

Der hydraulische Seitenarm mit Schnellkupplungssystem S30 kann mit Anbaugeräten mit der entsprechenden Schnellkupplungshalterung S30 ausgestattet werden. Der Seitenarm ist mit einem geraden Teleskoparm und einem kippbaren Schwenkarm ausgestattet. Der Teleskoparm fährt höchstens einen Meter hydraulisch zur Seite aus und die Schwenkarmbewegung beträgt aus der horizontalen Position höchstens 45 Grad nach unten und 90 Grad nach oben.

Der Seitenausleger ist mit einem hydraulischen Druckentlastungsmechanismus ausgestattet und der hydraulische Entlastungsdruck kann eingestellt und gemessen werden. Das Anbaugerät, das am Seitenarm montiert ist, gibt nach hinten nach, wenn es gegen ein Hindernis stößt. Der Seitenarm kehrt in die Normalposition zurück, sobald das Anbaugerät nach unten geneigt wird. Der AVANT-180-Kilogramm-Seitengewichtssatz A49063 ist als Option erhältlich. Dieser ist bei schwereren Anbaugeräten wie dem 1.200-Millimeter-Schlegelmulcher A37505 S30 erforderlich.

  • Die Hydraulikschläuche des Anbaugeräts werden mit flachen Schnellkupplungen am Seitenarm angeschlossen.
  • Die Bewegungsgeschwindigkeiten von Teleskop- und Schwenkarm sind einstellbar.
  • Der Schwenkarm gleitet hydraulisch nach oben, jedoch nicht nach unten. Bei der Arbeit bleibt das am Arm montierte Anbaugerät (z. B. Schlegelmulcher) in jener Position, in der es durch ein Hindernis angehoben wird.
hydraulischer Seitenarm

TECHNISCHE INFORMATIONEN Seitenarm

GEWICHT DES ANBAUGERÄTSmax. 500 kg
AUSFAHRBAR ZUR SEITE​​​​​​​max. 1000 mm
MAX. BREITE​​​​​​​1870-2580 mm
SCHWENKARMBEWEGUNG135°
GEWICHT250 kg
ARTIKELNUMMERA424552

Der optionale Bedienschaltersatz für Anbaugeräte ist am Lader für die Bedienung des Seitenarms und des Anbaugeräts erforderlich.
