Schlegelmulcher mit hydraulischem Seitenarm S30

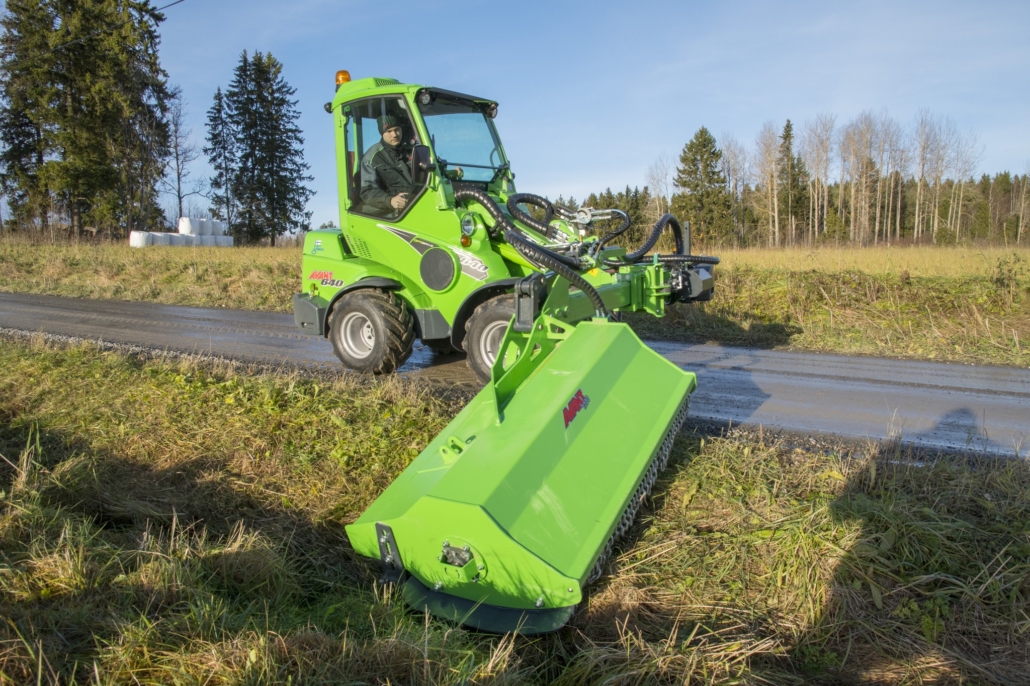

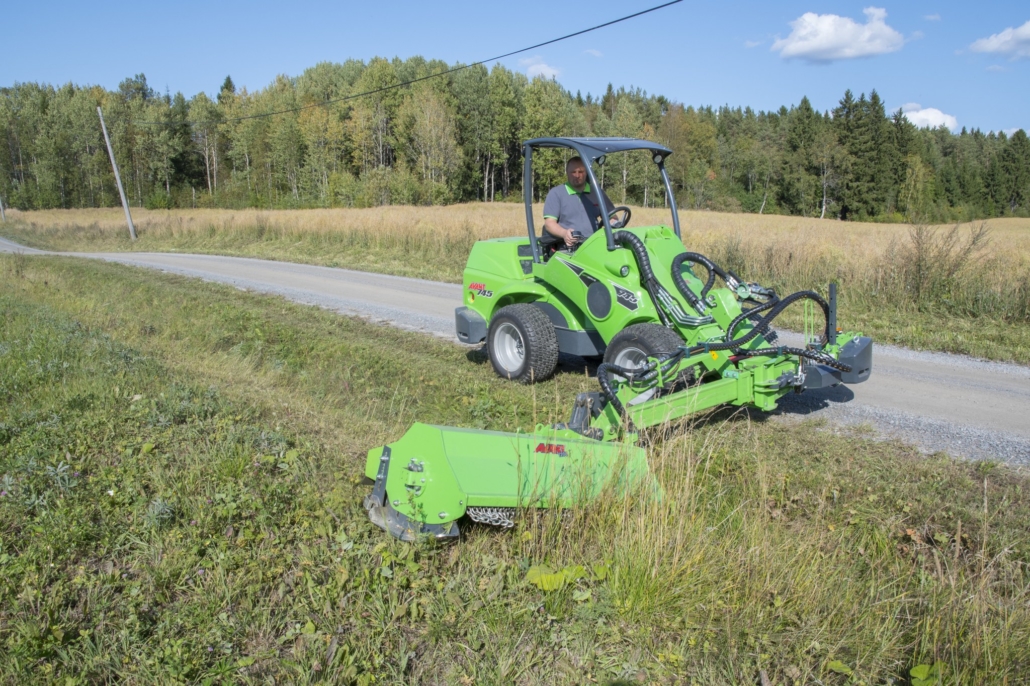

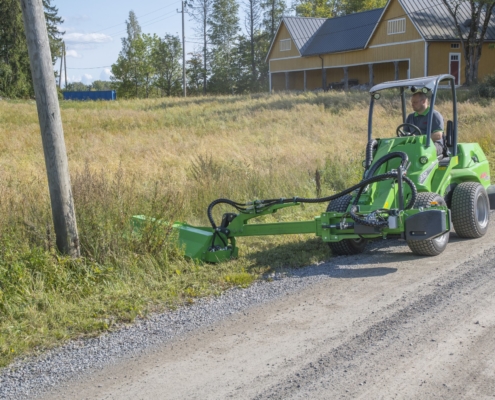

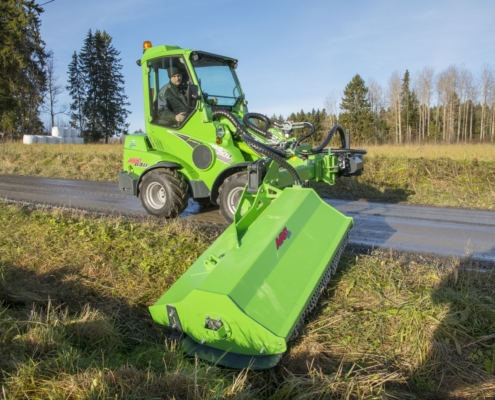

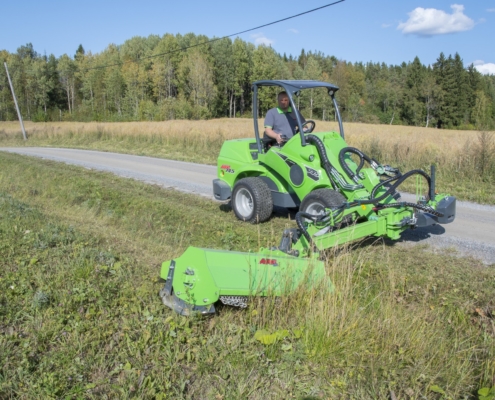

Der hydraulische Seitenarm mit Schnellkupplungssystem S30 kann mit Anbaugeräten mit entsprechender Halterung S30 ausgestattet werden, z. B. mit dem 1200 mm-Schlegelmulcher. Er ermöglicht das Mähen auf der rechten Seite des Laders. Der Seitenarm ist mit einem geraden Teleskoparm und einem kippbaren Schwenkarm ausgestattet, der auch ein einfaches Mähen auf Straßenbänken und Gefällen ermöglicht. Der Teleskoparm fährt höchstens einen Meter hydraulisch zur Seite aus, d. h. die Reichweite des 1200 mm-Schlegelmulchers beträgt von der Mitte des Laders aus höchstens 2,9 Meter. Die Schwenkarmbewegung beträgt aus der horizontalen Position höchstens 45 Grad nach unten und 90 Grad nach oben. Die Bewegungsgeschwindigkeiten von Teleskop- und Schwenkarm sind einstellbar. Der Schwenkarm gleitet hydraulisch nach oben, jedoch nicht nach unten. Bei der Arbeit bleibt das am Arm montierte Anbaugerät (z. B. Schlegelmulcher) in jener Position, in der es durch ein Hindernis angehoben wird.

Der Seitenarm ist mit einem hydraulischen Druckentlastungsmechanismus ausgestattet und der hydraulische Entlastungsdruck kann eingestellt und gemessen werden. Das Anbaugerät, das am Seitenarm montiert ist, gibt nach hinten nach, wenn es gegen ein Hindernis stößt. Der Seitenarm kehrt in die Normalposition zurück, sobald das Anbaugerät nach unten geneigt wird. Im Fall einer Ausstattung mit dem 1200 mm-Schlegelmulcher ist der AVANT-180-Kilogramm-Seitengewichtssatz A49063 am anderen Ende des Seitenarms erforderlich, um das Gerät im Gleichgewicht zu halten. Der Lader muss für den Betrieb des Schlegelmulchers auch mit dem optionalen Bedienschaltersatz für Anbaugeräte ausgestattet sein.

Der 1200 mm-Schlegelmulcher mit Schnellkupplungshalterung S30 wird nur am hydraulischen Seitenarm A424552 montiert. Er kann nicht auf der Geräteanbauplatte des Laders montiert werden – und umgekehrt können die Schlegelmulcher A36730 und A36015 nicht auf dem hydraulischen Seitenarm montiert werden.
